一 InnoDB文件存储结构

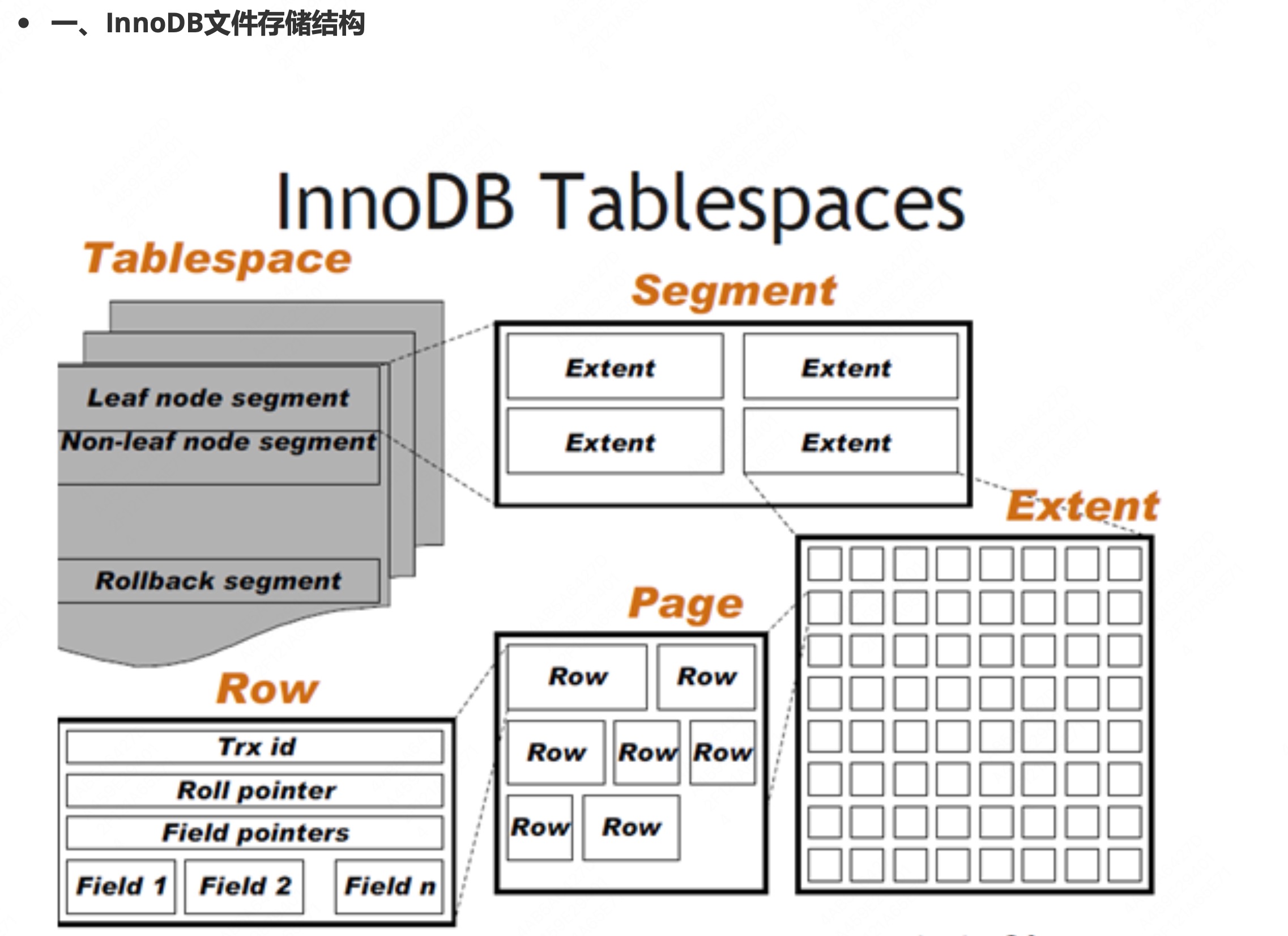

InnoDB数据文件存储结构: 分为一个ibd数据文件-->Segment(段)-->Extent(区)-->Page(页)-->Row(行)
- Tablesapce 表空间，用于存储多个ibd数据文件，用于存储表的记录和索引。一个文件包含多个段。
- Segment段，用于管理多个Extent，分为数据段(Leaf node segment)、索引段(Non-leaf node segment)、回滚段(Rollback segment)。一个表至少会有两个segment，一个管理数据，一个管理索引。每多创建一个索引，会多两个segment。
- Extent 区，一个区固定包含64个连续的页，大小为1M。当表空间不足，需要分配新的页资源，不会一页一页分，直接分配一个区。
- Page页，用于存储多个Row行记录，大小为16K。包含很多种页类型，比如数据页，undo页，系 统页，事务数据页，大的BLOB对象页。
- Row行，包含了记录的字段值，事务ID(Trx id)、滚动指针(Roll pointer)、字段指针(Field pointers)等信息。
四、Row行格式(Row_format) 表的行格式决定了它的行是如何物理存储的，这反过来又会影响查询和DML操作的性能。如果在 单个page页中容纳更多行，查询和索引查找可以更快地工作，缓冲池中所需的内存更少，写入更 新时所需的I/O更少。 InnoDB存储引擎支持四种行格式:REDUNDANT、COMPACT、DYNAMIC和COMPRESSED。
DYNAMIC和COMPRESSED新格式引入的功能有:数据压缩、增强型长列数据的页外存储和大索引 前缀。 每个表的数据分成若干页来存储，每个页中采用B树结构存储; 如果某些字段信息过长，无法存储在B树节点中，这时候会被单独分配空间，此时被称为溢出页，该字段被称为页外列。
- REDUNDANT 行格式使用REDUNDANT行格式，表会将变长列值的前768字节存储在B树节点的索引记录中，其余 的存储在溢出页上。对于大于等于786字节的固定长度字段InnoDB会转换为变长字段，以便 能够在页外存储。
- COMPACT 行格式与REDUNDANT行格式相比，COMPACT行格式减少了约20%的行存储空间，但代价是增加了 某些操作的CPU使用量。如果系统负载是受缓存命中率和磁盘速度限制，那么COMPACT格式 可能更快。如果系统负载受到CPU速度的限制，那么COMPACT格式可能会慢一些。
- DYNAMIC 行格式使用DYNAMIC行格式，InnoDB会将表中长可变长度的列值完全存储在页外，而索引记录只 包含指向溢出页的20字节指针。大于或等于768字节的固定长度字段编码为可变长度字段。 DYNAMIC行格式支持大索引前缀，最多可以为3072字节，可通过innodb_large_prefix参数 控制。
- COMPRESSED 行格式 COMPRESSED行格式提供与DYNAMIC行格式相同的存储特性和功能，但增加了对表和索引 数据压缩的支持。
