一 Undo Log

1.1 Undo Log介绍

Undo:意为撤销或取消，以撤销操作为目的，返回指定某个状态的操作。 Undo Log:数据库事务开始之前，会将要修改的记录存放到 Undo 日志里，当事务回滚时或者数 据库崩溃时，可以利用 Undo 日志，撤销未提交事务对数据库产生的影响。 Undo Log产生和销毁:Undo Log在事务开始前产生;事务在提交时，并不会立刻删除undo log，innodb会将该事务对应的undo log放入到删除列表中，后面会通过后台线程purge thread进 行回收处理。Undo Log属于逻辑日志，记录一个变化过程。例如执行一个delete，undolog会记 录一个insert;执行一个update，undolog会记录一个相反的update。 Undo Log存储:undo log采用段的方式管理和记录。在innodb数据文件中包含一种rollback segment回滚段，内部包含1024个undo log segment。可以通过下面一组参数来控制Undo log存储。

show variables like '%innodb_undo%';

1.2 Undo Log作用

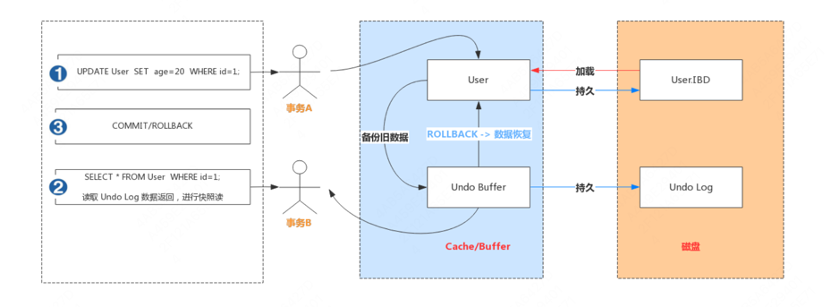

实现事务的原子性 Undo Log 是为了实现事务的原子性而出现的产物。事务处理过程中，如果出现了错误或者用户执 行了 ROLLBACK 语句，MySQL 可以利用 Undo Log 中的备份将数据恢复到事务开始之前的状态。 实现多版本并发控制(MVCC) Undo Log 在 MySQL InnoDB 存储引擎中用来实现多版本并发控制。事务未提交之前，Undo Log 保存了未提交之前的版本数据，Undo Log 中的数据可作为数据旧版本快照供其他并发事务进行快 照读。 事务A手动开启事务，执行更新操作，首先会把更新命中的数据备份到 Undo Buffer 中。 事务B手动开启事务，执行查询操作，会读取 Undo 日志数据返回，进行快照读。

二 Redo Log

Redo Log和 Binlog 是MySQL日志系统中非常重要的两种机制，也有很多相似之处，下面介绍下Redo Log。

2.1 Redo Log日志介绍

show variables like '%innodb_undo%';

Redo:顾名思义就是重做。以恢复操作为目的，在数据库发生意外时重现操作。 Redo Log:指事务中修改的任何数据，将最新的数据备份存储的位置(Redo Log)，被称为重做 日志。 Redo Log 的生成和释放:随着事务操作的执行，就会生成Redo Log，在事务提交时会将产生 Redo Log写入Log Buffer，并不是随着事务的提交就立刻写入磁盘文件。等事务操作的脏页写入 到磁盘之后，Redo Log 的使命也就完成了，Redo Log占用的空间就可以重用(被覆盖写入)。

2.2 Redo Log工作原理

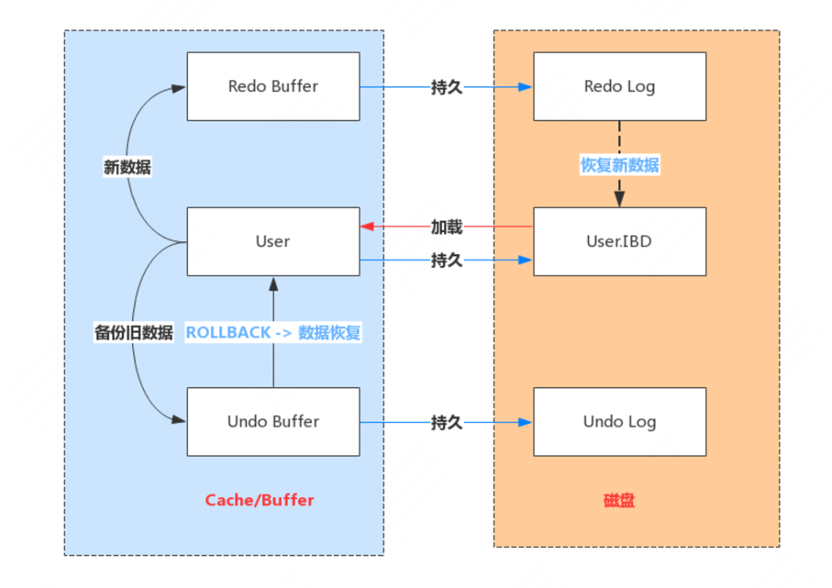

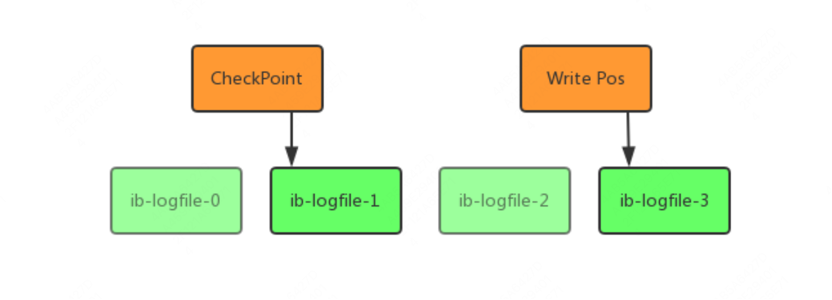

Redo Log 是为了实现事务的持久性而出现的产物。防止在发生故障的时间点，尚有脏页未写入表 的 IBD 文件中，在重启 MySQL 服务的时候，根据 Redo Log 进行重做，从而达到事务的未入磁盘 数据进行持久化这一特性。 Redo Log写入机制 Redo Log 文件内容是以顺序循环的方式写入文件，写满时则回溯到第一个文件，进行覆盖写。 如图所示: write pos 是当前记录的位置，一边写一边后移，写到最后一个文件末尾后就回到 0 号文件开 头;

checkpoint 是当前要擦除的位置，也是往后推移并且循环的，擦除记录前要把记录更新到数 据文件; write pos 和 checkpoint 之间还空着的部分，可以用来记录新的操作。如果 write pos 追上 checkpoint，表示写满，这时候不能再执行新的更新，得停下来先擦掉一些记录，把 checkpoint 推进一下。

2.3 Redo Log相关配置参数 每个InnoDB存储引擎至少有1个重做日志文件组(group)，每个文件组至少有2个重做日志文

件，默认为ib_logfile0和ib_logfile1。可以通过下面一组参数控制Redo Log存储:

show variables like '%innodb_log%';

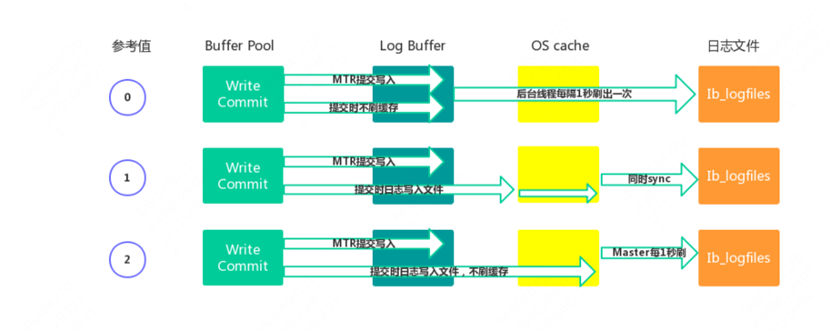

Redo Buffer 持久化到 Redo Log 的策略，可通过 Innodb_flush_log_at_trx_commit 设置: 0:每秒提交 Redo buffer ->OS cache -> flush cache to disk，可能丢失一秒内的事务数 据。由后台Master线程每隔 1秒执行一次操作。 1(默认值):每次事务提交执行 Redo Buffer -> OS cache -> flush cache to disk，最安 全，性能最差的方式。 2:每次事务提交执行 Redo Buffer -> OS cache，然后由后台Master线程再每隔1秒执行OS cache -> flush cache to disk 的操作。 一般建议选择取值2，因为 MySQL 挂了数据没有损失，整个服务器挂了才会损失1秒的事务提交数 据。

三 Binlog

3.1 Binlog日志记录模式

Redo Log 是属于InnoDB引擎所特有的日志，而MySQL Server也有自己的日志，即 Binary log(二进制日志)，简称Binlog。Binlog是记录所有数据库表结构变更以及表数据修改的二进制 日志，不会记录SELECT和SHOW这类操作。Binlog日志是以事件形式记录，还包含语句所执行的 消耗时间。开启Binlog日志有以下两个最重要的使用场景。

• 主从复制:在主库中开启Binlog功能，这样主库就可以把Binlog传递给从库，从库拿到 Binlog后实现数据恢复达到主从数据一致性。

• 数据恢复:通过mysqlbinlog工具来恢复数据。 Binlog文件名默认为“主机名_binlog-序列号”格式，例如oak_binlog-000001，也可以在配置文件 中指定名称。文件记录模式有STATEMENT、ROW和MIXED三种，具体含义如下。

• ROW(row-based replication, RBR):日志中会记录每一行数据被修改的情况，然后在 slave端对相同的数据进行修改。 优点:能清楚记录每一个行数据的修改细节，能完全实现主从数据同步和数据的恢复。 缺点:批量操作，会产生大量的日志，尤其是alter table会让日志暴涨。

show variables like '%innodb_log%';

- STATMENT(statement-based replication, SBR):每一条被修改数据的SQL都会记录到 master的Binlog中，slave在复制的时候SQL进程会解析成和原来master端执行过的相同的 SQL再次执行。简称SQL语句复制。
优点:日志量小，减少磁盘IO，提升存储和恢复速度 缺点:在某些情况下会导致主从数据不一致，比如last_insert_id()、now()等函数。
- MIXED(mixed-based replication, MBR):以上两种模式的混合使用，一般会使用 STATEMENT模式保存binlog，对于STATEMENT模式无法复制的操作使用ROW模式保存 binlog，MySQL会根据执行的SQL语句选择写入模式。

## 3.2 Binlog文件结构
MySQL的binlog文件中记录的是对数据库的各种修改操作，用来表示修改操作的数据结构是Log event。不同的修改操作对应的不同的log event。比较常用的log event有:Query event、Row event、Xid event等。binlog文件的内容就是各种Log event的集合。

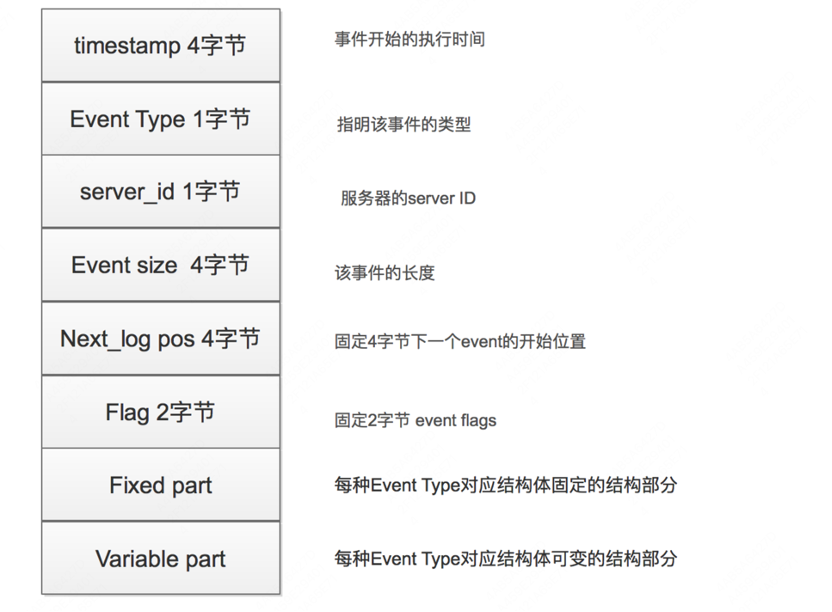

Binlog文件中Log event结构如下图所示:
![alt](http://www.hcstar.top/upload/2025/04/1sc1pgts4ejfcpast0ckdtbcq0.png)

## 3.3 Binlog 写入机制
 - 根据记录模式和操作触发event事件生成log event(事件触发执行机制)
 - 将事务执行过程中产生log event写入缓冲区，每个事务线程都有一个缓冲区 Log Event保存在一个binlog_cache_mngr数据结构中，在该结构中有两个缓冲区，一个是 stmt_cache，用于存放不支持事务的信息;另一个是trx_cache，用于存放支持事务的信息。
 - 事务在提交阶段会将产生的log event写入到外部binlog文件中。 不同事务以串行方式将log event写入binlog文件中，所以一个事务包含的log event信息在binlog文件中是连续的，中间不会插入其他事务的log event。
## 3.4 Binlog 文件操作

- Binlog状态查看
```js
show variables like 'log_bin';

• 开启Binlog功能

mysql> set global log_bin=mysqllogbin;
ERROR 1238 (HY000): Variable 'log_bin' is a read only variable

需要修改my.cnf或my.ini配置文件，在[mysqld]下面增加log_bin=mysql_bin_log，重启 MySQL服务。

#log-bin=ON
#log-bin-basename=mysqlbinlog
binlog-format=ROW
log-bin=mysqlbinlog

• 使用show binlog events命令

show binary logs; //等价于show master logs; show master status;
show binlog events;
show binlog events in 'mysqlbinlog.000001';

• 使用mysqlbinlog 命令

mysqlbinlog "文件名"
mysqlbinlog "文件名" > "test.sql"

• 使用 binlog 恢复数据

  //按指定时间恢复
  mysqlbinlog --start-datetime="2020-04-25 18:00:00" --stop- datetime="2020-04-26 00:00:00" mysqlbinlog.000002 | mysql -uroot -p1234 //按事件位置号恢复
  mysqlbinlog --start-position=154 --stop-position=957 mysqlbinlog.000002 | mysql -uroot -p1234


mysqldump:定期全部备份数据库数据。mysqlbinlog可以做增量备份和恢复操作。

• 删除Binlog文件

  purge binary logs to 'mysqlbinlog.000001'; //删除指定文件
  purge binary logs before '2020-04-28 00:00:00'; //删除指定时间之前的文件 reset master; //清除所有文件


  可以通过设置expire_logs_days参数来启动自动清理功能。默认值为0表示没启用。设置为1表示超 出1天binlog文件会自动删除掉。

# 四 Redo Log和Binlog区别
Redo Log是属于InnoDB引擎功能，Binlog是属于MySQL Server自带功能，并且是以二进制 文件记录。
Redo Log属于物理日志，记录该数据页更新状态内容，Binlog是逻辑日志，记录更新过程。 Redo Log日志是循环写，日志空间大小是固定，Binlog是追加写入，写完一个写下一个，不 会覆盖使用。
Redo Log作为服务器异常宕机后事务数据自动恢复使用，Binlog可以作为主从复制和数据恢 复使用。Binlog没有自动crash-safe能力。
